Serie P

Bomba Centrífuga Hydro Transportadora

Bomba Cornell serie: P (Hydro Transportadora) modelos: 3NLP, 4NMP y 6NHP

Materiales

  • Hierro Dúctil (estándar)

  • Construcción opcional:

      - Acero inoxidable 304.

      - Acero inoxidable 316.


Características técnicas

  • Impulsor de un solo alabe.

  • Con conexiones de 3” a 6”.

  • Voluta expandida.

  • Fácil y bajo costo de mantenimiento.

  • Construcción robusta.

  • Impulsor roscado.

  • Excelente manejo del producto (Daño menor al 2%)

  • Con diversas opciones de sellado:

       Empaquetadura grado sanitario (Estándar).

       Sello mecánico Cycloseal (opcional).


Aplicaciones

Mercados que cubren las bombas serie P hidrotransportadora de Cornell: Agroindustrial, papas, zanahoria, brocoli, chicharo, papas, chile, maiz

Desempeño

  • Flujo de hasta 1,700 GPM  y presión de hasta 100 ft

Rango de operacion de las bombas hydro transportadora serie P de Cornell

Bomba Cornell serie: PP (Hydro Transportadora) modelos 4NMPP, 6NHPP, 8NHPP, 10NHPP y 12NHPP

Serie PP

Bomba Centrífuga Hydro Transportadora


Materiales


Características técnicas

  • Impulsor de un solo alabe.

  • Con conexiones de 4” a 12”.

  • Voluta expandida sobredimensionada.

  • Fácil y bajo costo de mantenimiento.

  • Construcción robusta.

  • Impulsor roscado.

  • Excelente manejo del producto (Daño menor al 2%)

  • Con diversas opciones de sellado:

       Empaquetadura grado sanitario (Estándar).

       Sello mecánico Cycloseal.

  • Hierro Dúctil (estándar)

  • Construcción opcional:

      - Acero inoxidable 304.

      - Acero inoxidable 316.


Aplicaciones

Mercados que cubren las bombas serie PP hidrotransportadora de Cornell: Agroindustrial, papas, zanahoria, brocoli, chicharo, papas, chile, maiz

Desempeño

  • Flujo de hasta 8,300 GPM  y presión de hasta 165 ft

Rango de operacion de las bombas hydro transportadora serie PP de Cornell

Bomba Cornell series: RB, Y, W y H (Aceite Térmico) modelos: 3RB, 3HA, 4HH, 4RB, 4YB, 6HH, 6RB, 8H y 10RB

Bomba Aceite Caliente


Materiales


Características técnicas

  • Bombas centrífugas horizontales.

  • Para manejo de líquidos a altas temperaturas.



SERIE RB



  • La bomba más eficiencia y comercial.

  • Bajo costo y fácil mantenimiento.

  • Diseño Back Pull-Out.

  • Amplio rango de flujo y carga dinámica.

  • Doble voluta para dar extender vida de baleros y sello mecánico.

  • Con diversas opciones de sellado:

  • Sello mecánico simple de fuelle metálico Tipo 715.

  • Sello mecánico Hot Cycloseal (opcional).

  • Sistema flush.

  • Conexiones de 2 ½” a 10”.

  • Carga dinámica de hasta 540 ft.

  • Gasto de hasta 7,000 gpm.



SERIE H



  • Bajo costo y fácil mantenimiento.

  • Diseño Back Pull-Out.

  • Para alta carga dinámica.

  • Doble voluta para dar extender vida de baleros y sello mecánico.

  • Con diversas opciones de sellado:

  • Sello mecánico simple de fuelle metálico Tipo 715.

  • Sello mecánico Hot Cycloseal (opcional).

  • Sistema flush.

  • Alta eficiencia.

  • Conexiones de 2 ½” a 8”.

  • Carga dinámica de hasta 490 ft.

  • Gasto de hasta 5,500 gpm.



SERIES W



  • Bajo costo y fácil mantenimiento.

  • Diseño Back Pull-Out.

  • Alta eficiencia.

  • Doble voluta para dar extender vida de baleros y sello mecánico.

  • Con diversas opciones de sellado:

  • Sello mecánico simple de fuelle metálico Tipo 715.

  • Sello mecánico Hot Cycloseal (opcional).

  • Sistema flush.

  • Opera con motores de 3,600 rpm.

  • Conexiones de 1” a 5”.

  • Carga dinámica de hasta 295 ft.

  • Gasto de hasta 2,500 gpm.



SERIE Y



  • Construcción robusta.

  • Diseño Back Pull-Out.

  • Manejo de temperaturas de hasta 288°C (550°F)

  • Doble voluta para dar extender vida de baleros y sello mecánico.

  • Con diversas opciones de sellado:

  • Sello mecánico simple de fuelle metálico Tipo 715.

  • Sello mecánico Hot Cycloseal (opcional).

  • Sistema flush.

  • Línea de supresión de vapor para eliminar burbujas de vapor.

  • Con anillos de desgaste reemplazables.

  • Expansión térmica uniforme.

  • Bajo costo y fácil mantenimiento.

  • Amplio rango de flujo y carga dinámica.

  • Conexiones de 1 ¼” a 10”.

  • Carga dinámica de hasta 450 ft.

  • Gasto de hasta 6,900 gpm.

  • Empaques y Juntas: Teflón.

  • Fierro (Estándar).

  • Construcción opcional:

      Hierro Dúctil.

      Acero inoxidable 316.


Aplicaciones

Mercados que cubren las bombas series RB, Y, H y W aceite termico de Cornell: Industrial, aceite termico, aceite hidraulico, papas fritas, alimentos fritos

Desempeño

SERIE RB

Rango de operacion de las bombas para aceite termico serie RB de Cornell

SERIE H

Rango de operacion de las bombas para aceite termico serie H de Cornell

SERIE W

Rango de operacion de las bombas para aceite termico serie W de Cornell

SERIE Y

Rango de operacion de las bombas para aceite termico serie Y de Cornell


Serie CB

Bomba Centrífuga para Refrigerante

Bomba Cornell serie: CB (Refrigeración) modelos: 1.5CBH, 2CB, 2CBS, 2.5CBH, 3CB y 4CB
  • Impulsor de una sola etapa.

  • Con doble sello mecánico.

  • Manejo de sólidos de hasta 3/8”

  • Sellos lubricados con aceite (reserva de aceite).

  • Puede trabajar en seco.

  • Para bajo NPSH.

  • Trabaja a bajas velocidades 1,800-1,500 rpm.


Materiales


Características técnicas

  • Bomba: Fierro.

  • Impulsor: Fierro o Bronce (opcional).


Aplicaciones

Mercados que cubren las bombas serie CB de refrigeracion de Cornell: Industrial, refrigerante, glicol, amoniaco, fluorcarburo

Desempeño

SERIE CB (GE 1.00)

Rango de operacion de las bombas para refrigeracion serie CB de Cornell

SERIE CB (GE 0.70)

Rango de operacion de las bombas para refrigeracion serie CB de Cornell

Bomba Cornell serie: HT (Refrigeración) modelos: 1.5HT, 2HT, 2HTS, 2.5HT y 3HT

Serie HT

Bomba Centrífuga Hermética para Refrigerante


Materiales

  • Bomba: Fierro.

  • Impulsor: Fierro o Bronce (opcional).


Características técnicas

  • Impulsor de una sola etapa.

  • Sin sello mecánico.

  • Sellos lubricados con aceite (reserva de aceite).

  • Puede trabajar en seco.

  • Para bajo NPSH.

  • Trabaja a bajas velocidades 1,800-1,500 rpm.

  • Anillos de desgaste reemplazables.

  • Motor encapsulatoo con indicador de desgaste de baleros.


Aplicaciones

Mercados que cubren las bombas serie HT de refrigeracion de Cornell: Industrial, refrigerante, glicol, amoniaco, fluorcarburo

Desempeño

SERIE HT (GE 1.00)

Rango de operacion de las bombas para refrigeracion serie HT de Cornell

SERIE HT | Bomba Centrífuga Hermética para Refrigerante

SERIE HT (GE 0.70)

Rango de operacion de las bombas para refrigeracion serie HT de Cornell

Bomba Cornell serie: STX (Autocebante) modelos: 3STX, 4STX, 6STX, 8STX y 10 STX

Desempeño

Serie STX/STL

Bomba Centrífuga Autocebante


Características técnicas


Aplicaciones


Materiales

  • Diseño robusto.

  • Con eficiencias superiores al 8% contra la competencia.

  • Ensamble rotativo Back Pull-Out utilizable en la competencia.

  • Alta eficiencia.

  • Flecha sobredimensionada.

  • Impulsor semiabierto roscado de dos alabes.

  • Manejo de sólidos de hasta 3”.

  • Conexiones de 3” a 8”.

  • Placa de desgaste ajustable.

  • Reemplazo drop-in.

  • Voluta con mejoras hidráulicas.

  • Tanque de reserva de aceite sobredimensionado.

  • Tapa removible para fácil acceso al impulsor.

  • Bajo costo y fácil mantenimiento.

  • Con sello mecánico Cycloseal Tipo 2.

  • Diversas configuraciones de acoplamiento:

  • Poleas y bandas.

  • Motor de combustión interna.

  • Carga dinámica de hasta 156 ft.

  • Gasto de hasta 2,400 gpm.

  • OPCIONALES

  • Válvula check de descarga.

  • Placa de desgaste auto-limpiante.

  • Válvula de purga de aire.

  •

SERIE STH (BOMBA CENTRIFUGA AUTOCEBANTE PARA ALTA PRESIÓN)



  • Diseño robusto.

  • Vence presiones hasta un 20% por arriba de la competencia.

  • Trabaja a menores velocidades que la serie STX.

  • Mayor vida de la flecha y baleros.

  • Ensamble rotativo Back Pull-Out utilizable en la competencia.

  • Alta eficiencia.

  • Flecha sobredimensionada.

  • Impulsor semiabierto roscado de dos alabes.

  • Manejo de sólidos de hasta 3”.

  • Conexiones de 2” a 4”.

  • Placa de desgaste ajustable.

  • Reemplazo drop-in.

  • Voluta con mejoras hidráulicas.

  • Tanque de reserva de aceite sobredimensionado.

  • Tapa removible para fácil acceso al impulsor.

  • Bajo costo y fácil mantenimiento.

  • Con sello mecánico Cycloseal Tipo 2.

  • Diversas configuraciones de acoplamiento:

  • Poleas y bandas.

  • Motor de combustión interna.

  • OPCIONALES

  • Válvula check de descarga.

  • Placa de desgaste auto-limpiante.

  • Válvula de purga de aire.

  • Carga dinámica de hasta 253 ft.

  • Gasto de hasta 2,000 gpm.

  • Hierro Dúctil

  • Opcionales

       CD4MCu

       Hierro dúctil endurecido (impulsor)

Mercados que cubren las bombas autocebante series STX y STL de Cornell: Industrial, aguas residuales, municipales, tratamiento de aguas, agroindustrial
Rango de operacion de las bombas autocebante series STX y STL de Cornell


Serie SP

Bomba de Slurry

Bomba Cornell serie: SP (Manejo de Slurry) modelos: 2SP, 3SP, 4SP, 6SP, 8SP, 10SP y 12SP

Materiales


Características técnicas

  • Impulsor cerrado.

  • Revestimientos reemplazables.

  • Alta resistencia.

  • Sistema de sellado:

  • Sello mecánico Cycloseal

  • Empaquetadura

  • Conexiones  de 2” a 12”.

  • Manejo de sólidos de hasta 3.5”.

  • Carga dinámica de hasta 210 ft.

  • Gasto de hasta 14,000 gpm.



OPCIONALES



  • Sistema Run-Dry.

  • Carcasa, plato trasero, pedestal y caja de baleros: Fierro Fundido

  • Revestimiento e impulsor: Hierro cromado y caucho


Aplicaciones

Mercados que cubren las bombas de slurry serie SP de Cornell: Industrial, mineria, jales, desague, alimentacion de ciclon

Desempeño

Rango de operacion de las bombas para slurry serie SP de Cornell


Bomba para Manejo de Sólidos

Bomba Cornell para manejo de solidos, modelos: 4NC, 6NC, 4NNTL, 4414T, 6NHTA, 6NNT 6822MX, 8NHTA, 8NNT, 10NHTA, 10NNT, 12NHT, 12NNT, 18NHFL, 20NHF, 30NNT

Características técnicas

  • Bombas centrífugas horizontales.

  • Para manejo de líquidos con sólidos.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE



IMPULSOR CERRADO



  • Con opción de impulsor de 2,3 ó 4 alabes.

  • Bajo costo y fácil mantenimiento.

  • Diseño Back Pull-Out.

  • Anillo de desgaste y mangas de flecha reemplazables.

  • Doble voluta.

  • Diseño robusto y compacto.

  • Alta eficiencia.

  • Bajos costos de operación.

  • Con sello mecánico Cycloseal.

  • Para manejo de sólidos de 2” o mayores.

  • Conexiones de 3” a 30”.

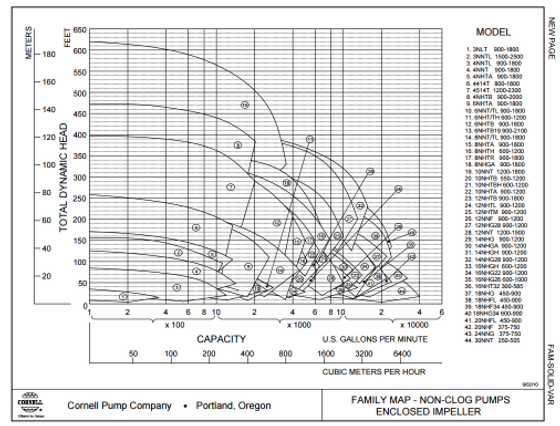

  • Carga dinámica de hasta 450 ft.

  • Gasto de hasta 40,000 gpm.



OPCIONALES



  • Sistema Run-dry.

  • sistema Redi-prime.



IMPULSOR DELTA



  • Bajo costo y fácil mantenimiento.

  • Anillo de desgaste y mangas de flecha reemplazables.

  • Doble voluta.

  • Diseño robusto y compacto.

  • Alta eficiencia.

  • Bajos costos de operación.

  • Con sello mecánico Cycloseal.

  • Diseño Back Pull-Out.

  • Para manejo de material fibroso, trapos.

  • Doble voluta para dar extender vida de baleros y sello mecánico.

  • Alta eficiencia.

  • Conexiones de 3” a 10”.

  • Carga dinámica de hasta 490 ft.

  • Gasto de hasta 5,000 gpm.



OPCIONALES



  • Sistema Run-dry.

  • sistema Redi-prime.



IMPULSOR SEMI-ABIERTO



  • Bajo costo y fácil mantenimiento.

  • Diseño Back Pull-Out.

  • Anillo de desgaste y mangas de flecha reemplazables.

  • Doble voluta.

  • Diseño robusto y compacto.

  • Alta eficiencia.

  • Bajos costos de operación.

  • Con sello mecánico Cycloseal.

  • Conexiones de 4” a 6”.

  • Carga dinámica de hasta 185 ft.

  • Gasto de hasta 2,500 gpm.



OPCIONALES



  • Sistema Run-dry.

  • sistema Redi-prime.



TRITURADORA



  • Bajo costo y fácil mantenimiento.

  • Tritura sólidos de hasta 2”.

  • Elimina problemas de atascamiento.

  • Opera a velocidades de 1,800 RPM.

  • Diseño Back Pull-Out.

  • Anillo de desgaste y mangas de flecha reemplazables.

  • Doble voluta.

  • Diseño robusto y compacto.

  • Alta eficiencia.

  • Bajos costos de operación.

  • Con sello mecánico Cycloseal.

  • Conexiones de 4” a 6”.

  • Carga dinámica de hasta 250 ft.

  • Gasto de hasta 2,500 gpm.



OPCIONALES



  • Sistema Run-dry.

  • sistema Redi-prime.


Aplicaciones

Mercados que cubren las bombas para manejo de solidos, trituradora, redi-prime, cycloseal de Cornell: Industrial, aguas residuales, municipales, tratamiento de aguas, agroindustrial, mineria, lodos, estaciones de bombeo, desecho industrial

Materiales

  • Barra cortadora (Trituradora): T1 con dureza Rockwell C 60.

  • Carcasa: Hierro Dúctil (Trituradora), Hierro fundido (Estandar), CD4MCU.

  • Impulsor: Hierro fundido (Estándar), CD4MCU.

  • Construcciones opcionales (checar con planta)


Desempeño

IMPULSOR CERRADO

Rango de operacion de las bombas para manejo de solidos, impulsor cerrado de Cornell

IMPULSOR DELTA

Rango de operacion de las bombas para manejo de solidos, impulsor delta de Cornell

SERIE HT | Bomba Centrífuga Hermética para Refrigerante

IMPULSOR SEMI-ABIERTO Y TRITURADORA

Rango de operacion de las bombas para manejo de solidos, impulsor semi abierto y trituradora de Cornell


Bomba Aguas Limpias

Bomba Cornell series: RB, Y, W y H (Agua Limpia) modelos: 3RB, 3HA, 4HH, 4RB, 4YB, 6HH, 6RB, 8H y 10RB

Características técnicas

  • Bombas centrífugas horizontales.

  • Para manejo de líquidos limpios.



SERIE RB



  • La bomba más eficiente y comercial.

  • Construcción robusta.

  • Con anillos de desgaste y mangas de flecha reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE

  • Diseño compacto.

  • Bajo costo y fácil mantenimiento

  • Bajo costo de operación.

  • Con diversas opciones de sellado:

  • Sello mecánico Cycloseal.

  • Sello mecánico.

  • Empaquetadura.

  • Diseño Back Pull-Out.

  • Conexiones de 2 ½” a 10”.

  • Carga dinámica de hasta 325 ft.

  • Gasto de hasta 7,000 gpm.



SERIE H



  • Para alta carga dinámica.

  • Construcción robusta.

  • Con anillos de desgaste y mangas de flecha reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE

  • Diseño compacto.

  • Bajo costo y fácil mantenimiento

  • Bajo costo de operación.

  • Con diversas opciones de sellado:

  • Sello mecánico Cycloseal.

  • Sello mecánico.

  • Empaquetadura.

  • Diseño Back Pull-Out.

  • Alta eficiencia.

  • Conexiones de 3” a 8”.

  • Carga dinámica de hasta 440 ft.

  • Gasto de hasta 5,500 gpm.



OPCIONALES



Sistema Run-dry.

sistema Redi-prime.



SERIES W



  • Bajo costo y alta eficiencia.

  • Construcción robusta.

  • Con anillos de desgaste y mangas de flecha reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE

  • Diseño compacto.

  • Bajo costo y fácil mantenimiento

  • Bajo costo de operación.

  • Con diversas opciones de sellado:

  • Sello mecánico Cycloseal.

  • Sello mecánico.

  • Empaquetadura.

  • Diseño Back Pull-Out.

  • Conexiones de 1” a 5”.

  • Carga dinámica de hasta 220 ft.

  • Gasto de hasta 2,500 gpm.

  • OPCIONALES

  • Sistema Run-dry.



SERIE Y



  • Construcción robusta.

  • Con anillos de desgaste y mangas de flecha reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE

  • Diseño compacto.

  • Bajo costo y fácil mantenimiento

  • Bajo costo de operación.

  • Con diversas opciones de sellado:

  • Sello mecánico Cycloseal.

  • Sello mecánico.

  • Empaquetadura.

  • Diseño Back Pull-Out.

  • Amplio rango de flujo y carga dinámica.

  • Conexiones de 1 ¼” a 10”.

  • Carga dinámica de hasta 400 ft.

  • Gasto de hasta 6,600 gpm.



OPCIONALES



  • Sistema Run-dry.



SERIE MX



  • Construcción robusta.

  • Con anillos de desgaste y mangas de flecha reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento vertical

  • Acoplamiento horizontal

  • Acoplamiento directo

  • Acoplamiento a Motor SAE

  • Para altas presiones y flujos requeridos.

  • Bajo costo y fácil mantenimiento

  • Bajo costo de operación.

  • Con sello mecánico Cycloseal.

  • Amplio rango de flujo y carga dinámica.

  • Con hasta 25 ft de elevación de succión.

  • Conexiones de 1 ¼” a 10”.

  • Carga dinámica de hasta 800 ft.

  • Gasto de hasta 4,000 gpm.



OPCIONALES



  • Sistema Run-dry.

  • sistema Redi-prime.


Aplicaciones

Mercados que cubren las bombas para agua limpia series: RB, Y, W y H de Cornell: Industrial, municipales, tratamiento de aguas, agroindustrial, irrigacion, riego

Materiales

  • Carcasa: Fierro Fundido, Hierro Dúctil (Serie MX).

  • Impulsor: Bronce (estándar), CA6NM (Serie MX).

  • Construcciones opcionales (checar con planta)


Desempeño

SERIE RB

Rango de operacion de las bombas para agua limpia serie RB de Cornell

SERIE H

Rango de operacion de las bombas para agua limpia serie H de Cornell

SERIE W

Rango de operacion de las bombas para agua limpia serie W de Cornell

SERIE Y

Rango de operacion de las bombas para agua limpia serie Y de Cornell

SERIE HT | Bomba Centrífuga Hermética para Refrigerante

SERIE MX

Rango de operacion de las bombas para agua limpia serie MX de Cornell

Bomba Cornell serie: MP (Manejo de slurry y liquidos abrasivos) modelos: 2315MP, 4517MP, 4414MP,  6819MP, 61017MP, 81022MP

Serie MP

Bomba Centrífuga para manejo de productos abrasivos


Materiales

  • Flecha: 17-4PH

  • Carcasa: Hierro Dúctil (Estándar), Hierro cromado

  • Impulsor: Hierro Dúctil (Estándar), Hierro cromado




Características técnicas

  • Construcción robusta para aplicaciones agresivas.

  • Con  anillos de desgaste y revestimiento de succión reemplazables.

  • Con doble voluta.

  • Con diversas configuraciones de montaje:

  • Acoplamiento horizontal

  • Acoplamiento a Motor SAE

  • Diseño compacto.

  • Bajo costo y fácil mantenimiento

  • Sello mecánico Cycloseal.

  • Tipo de Impulsor cerrado.

  • Diseño Back Pull-Out.

  • Conexiones de 4” a 8”.

  • Manejo de sólidos de hasta 3”.

  • Carga dinámica de hasta 5500 ft.

  • Gasto de hasta 9,000 gpm.



OPCIONALES



  • Sistema Run-dry.

  • Sistema Redi-Prime.


Aplicaciones

Mercados que cubren las bombas para estiercol y productos abrasivos serie MP de Cornell: Industrial, mineria, lodos, arena, grava, jales

Desempeño

Rango de operacion de las bombas para estiercol y liquidos abrasivos serie MP de Cornell
